噴丸毛化技術又稱拋丸毛化
噴丸毛化(Shot Blast Texturing，簡稱SBT)是最傳統(tǒng)的毛化方法，泓旭聯(lián)合裝備可根據客戶需求定制專用的軋輥毛化專用設備。m.gootopsoft.cn

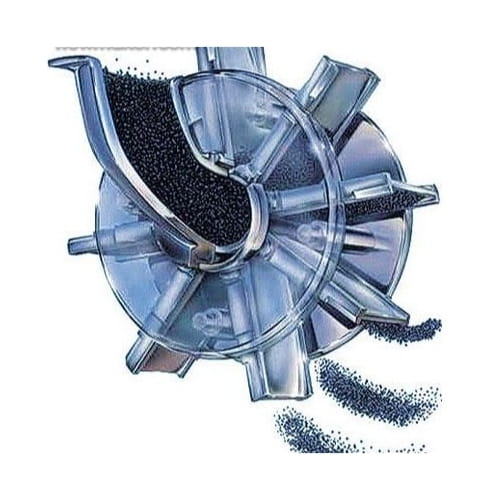

如下圖所示，其利用高速旋轉的離心輪將具有尖銳邊緣、高硬度的沖擊材料(一般為鋼丸)加速噴向欲毛化的軋輥(速度約80m/s)。當沖擊粒子撞擊到軋輥表面時，其產生塑性變形，并在軋輥表面“切割”下細小的金屬微粒。
軋輥表面的毛化形貌主要取決于離心輪的速度、噴丸材料的性質和尺寸、軋輥表面區(qū)域的硬度、單位時間內的拋丸數量、軋輥的旋轉速度等。?
其優(yōu)點為工藝簡單、效率高、設備成本低，維護維修簡單，對操作人員的要求較低
但按照現在冷軋板技術水平的要求，其缺陷十分明顯。 (1)由于拋丸砂是用鋼丸破碎成形且通過一定規(guī)格篩網為所需規(guī)格，因此，每一個毛化點所產生的坑點或凸起都因噴丸砂重量的不同和著落點的不同而不同，使粗糙度不能保持均勻 (2)目前冷軋輥拋丸砂的金相組織為回火馬氏體，其硬度高(800～990HV)、韌性差，在噴打與其硬度接近的冷軋輥(700～810HV)時，破碎劇烈，造成拋丸效果一致性較差。 (3)由于從拋頭拋向軋輥的角度不同，造成不同角度產生的沖擊效果不同，使粗糙度不能保持均勻。 (4)由于拋丸過程產生的凸起在軋制過程中很快磨掉，使粗糙度在軋制初期下降迅速。 (5)拋丸輥表面所殘留的細砂和輥頸處未擦凈的拋丸砂對工作輥軸承、帶鋼表面以及磨床導軌均帶來踢顯損傷。 (6)拋丸過程中產生的大量金屬粉塵，對電器元件產生不良影響，噪音也較大。www.hxlhgroup.com
